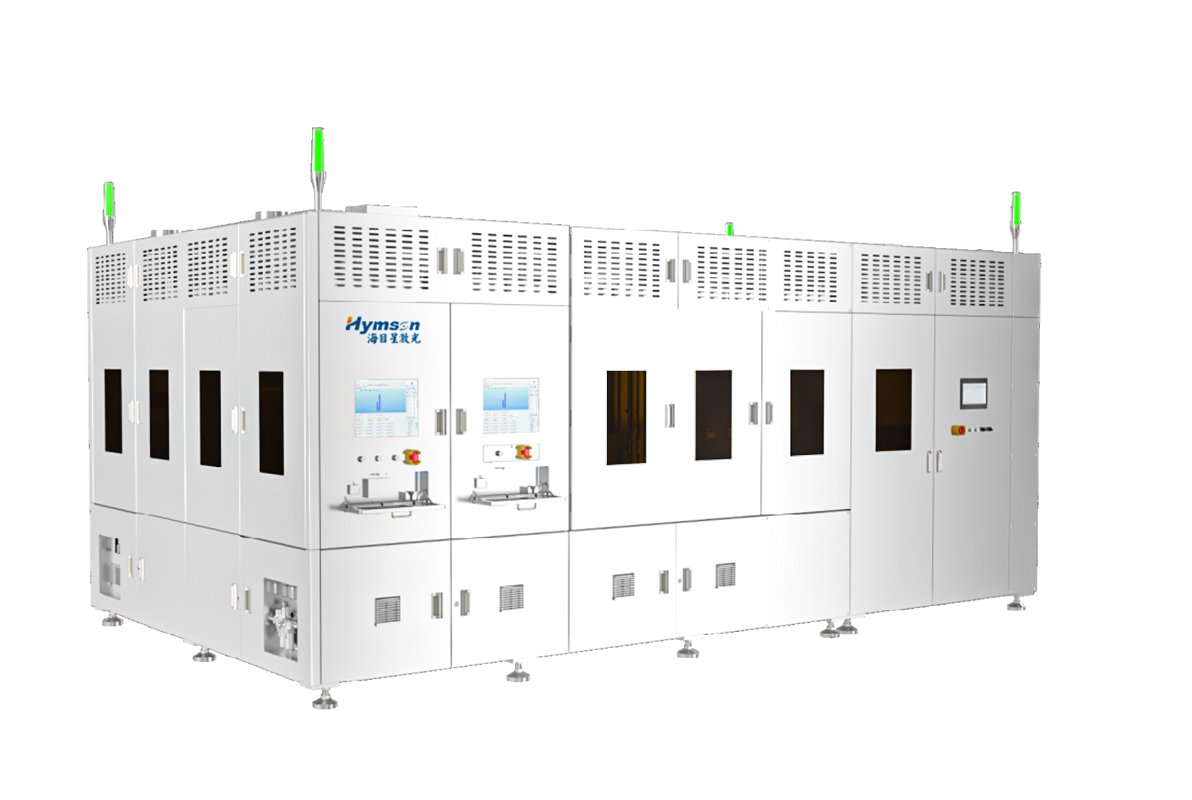

背面激光減薄設備
該設備應用于磷擴或退火之后啟用，運用激光對電池片背面選擇性減薄。雙軌布局且每條單軌配置相應的激光器標記系統，兼具高產能與生產靈活性，滿足電池片生產進一步降本增效。
-

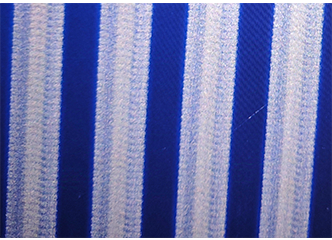

光斑效果圖 -

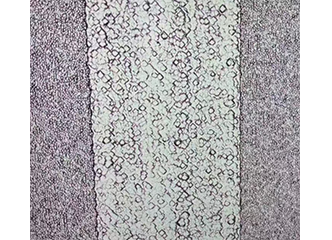

濕法后效果圖 -

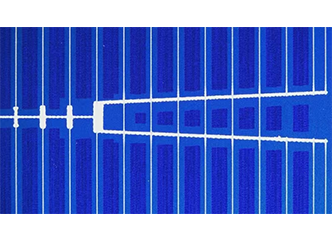

成品圖
ADVANTAGE
產品優勢
-
采用同邊進出花籃，空花籃內部自循環
-
設備可實現單軌獨立上/下料，操作方便
-
整機采用工業PC控制、模塊化柔性化編程設計
-
滿足AGV雙通道同步上/下料，減少AGV對接需求及機臺數量
-
采用合理的除塵氣流分布模擬以及脈沖噴吹等先進技術，形成高效的粉塵處理系統
-
設備可實現多線獨立激光加工，單通道異常時，不影響其他升降皮帶模組工位的運行
-
采用自主研發激光核心控制技術，實現控制系統軟、硬件一體化精密聯動，確保激光光斑高效、高精準對位
-
基本信息
- 運行模式：離線
- 適用硅片尺寸：182*182mm-230*230mm
- 適用硅片厚度：100-150
- 設備尺寸：長×寬×高：8253*3300*2560 （包含除塵機冷水機）
- 上下料方式：AGV上下料
- 花籃數量：5x2+1+1
-
產品性能
- 圖形精度：±15um
- 視覺定位精度：≤±15um
- 設備產能：182*182 ≥9000 片/小時@186柵；210*182 ≥8000 片/小時@214柵；210*210 ≥7300 片/小時@214柵
- 碎片率：≤0.02%
-
型號分類
- HL-YZPCND-HE
